（上海鐵路局徐州樞紐建設指揮部  江蘇徐州  李曉峰 221000 )
(中冶建筑研究總院有限公司華東分院  金立贊200940）


摘要：徐州火車站無站臺柱雨棚為單向受力的張弦桁架鋼結構體系，該體系由鋼管桁架梁、撐桿和拉索組成，通過在下弦拉索中施加預應力使上弦壓彎構件產生反撓度，使結構在荷載的作用下產生的最終撓度得以減少，是一種新型的自平衡體系。在該結構的施工中，預應力懸索是關鍵部位，預應力索結構的設計和控制是重點，因此有必要對懸索的施工技術進行探討，為同類預應力鋼結構工程提供借鑒。
關鍵詞： 預應力懸索 結構施工

Construction Technique for Suspension Cable of Non-prop Platform Canopy in Xuzhou Railway Station
Li xiaofeng
(Construction Headquarter of Xuzhou Terminal Shanghai Railway Administration, 221000)
Abstract: The non-prop platform canopy in Xuzhou railway station, is a truss string structure. The system is combined by steel pipe truss beam, struts and cables. As a new self balance structure, pre-stress was employed in bottom chord cable in the construction, and thus the structure deformation under the load was reduced. The key point in construction is the control of pre-stress in the cable. It is necessary to study on the pre-stress control, and the experiences can be referenced and popularized.
Keywords: Non-prop platform canopy, pre-stress suspension cable, construction technique


1. 工程概況
     徐州火車站無站臺柱雨棚改造工程，其鋼結構雨棚建筑面積為46912m²。該結構體系為單向受力的張弦桁架鋼結構體系，采用張弦桁架作為主梁，柱側采用鋼管桁架懸挑梁，縱向采用鋼管次桁架作為主檁條，上鋪H型鋼及冷彎薄壁C型鋼次檁條，屋面為壓型鍍鋁鋅鋼板。



                圖1 建筑效果圖

      建成后的徐州站風雨棚，實現了對高架候車室南北兩側的全站臺覆蓋，整體宏偉大氣，極富現代感，為提高鐵路運輸服務質量和服務水平提供了良好的硬件設施。建筑效果圖見圖1。
2. 結構組成
     張弦桁架結構是一種由剛性構件上弦、柔性拉索、中間連以撐桿形成的混合結構體系。通過在下弦拉索中施加預應力使上弦壓彎構件產生反撓度，使結構在荷載的作用下產生的最終撓度得以減少，撐桿作為對上弦壓彎構件的彈性支撐也改善了結構的受力性能。作為一種新型自平衡結構體系，顯著的減少了結構用鋼量，具有良好的經濟型和美觀性。
結構平面、剖面圖分別見圖2、圖3。

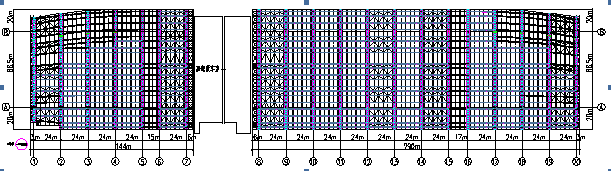

圖2 結構平面示意圖

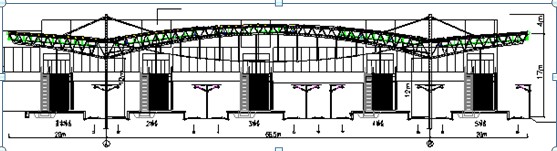

圖3 結構剖面示意圖


2.1 鋼管桁架梁
    鋼管桁架梁斷面見圖4。鋼管桁架梁為倒置正三角形，桁架上弦矢高為3m，下弦矢高5m，桁架寬2m，根部高度3.5m，跨中高度1.5m；上弦桿截面為φ273X12，下弦桿截面在跨中為φ299X16，兩側為φ299X14，腹桿為φ102X5、φ133X8、φ159X10，桁架弦桿與腹桿間為相貫焊縫連接。
2.2 撐桿
      撐桿截面為φ159X10，撐桿上端與桁架下弦桿通過銷軸連接，下端通過鑄鋼球與拉索鉸接連接。
2.3 拉索
   張弦桁架拉索選用φ5X199高強度低松弛鍍鋅半平行鋼絲束，拉索截面面積為3907mm²，拉索抗拉強度標準值為1670MPa，拉索錨具采用冷鑄錨，拉索穿過下弦后通過三分節點分出兩根高強度鋼拉桿，最終鋼拉桿鉸接于上弦桿和柱交接部位，將拉索預應力平均分配到兩根上弦桿上，拉索與下弦相交部位采用鑄鋼相貫節點，保證索與下弦桿之間無直接接觸。實際節點照片見圖5。

     圖4 鋼管桁架梁斷面                                                    圖5 鑄鋼相貫節點



 2.4 柱側懸挑桁架
    柱側懸挑桁架為倒放正三角形桁架，上弦桿及下弦桿截面均為φ273X12，腹桿為φ102X5、φ133X8、φ159X10，桁架弦桿與腹桿間為相貫焊縫連接。
2.5 鋼柱
    鋼柱由兩根φ500X22的鋼管混凝土柱組成，兩根柱沿線路方向布置，柱間有φ219X10鋼管腹桿連接組成格構柱，使得在平面外形成較大剛度，抵抗結構側向水平力。為了彌補柱外形受限造成的強度不足及平面內抗彎能力弱的現狀，在鋼管柱內設鋼套管，改善鋼管性能，同時解決排水管通道問題，鋼管柱內灌注C60高強度微膨脹混凝土。為了解決懸挑部分在正常使用過程中的向下?lián)隙群惋L(fēng)吸力作用下的向上撓度問題，在每組柱兩側設置剛性拉桿，通過柱頂使得懸挑部分和中間桁架的內力得以部分平衡。
2.6 鋼管次桁架（次梁）
    風雨棚縱向采用倒放正三角形鋼管次桁架作為次梁，間距約6m，次桁架弦桿截面為φ133X6，腹桿為φ50X3。次桁架連續布置，上弦桿與張弦桁架主梁相貫連接。次桁架斷面見圖6。
2.7 H型鋼鋼梁、水平支撐及C型鋼檁條
   次桁架上弦上鋪H300X200X4.5X8鋼梁，間距4m，H型鋼鋼梁連續鋪設，強度得到充分利用，撓度也得到較好的控制，同時用鋼量較經濟。
H型鋼鋼梁上鋪冷彎薄壁型鋼C200X60X20X3檁條，檁條兼做建筑吊頂主龍骨，間距1.5m。屋面水平支撐采用張緊φ20mm圓鋼。
    雨棚鋼結構C型鋼檁條材質為Q235B，其它鋼材材質為Q345B，鑄鋼件材質選用德國標準《高焊接性能和韌性的通用鑄鋼件》(DIN17182-1992)中的GS-20Mn5（調質）鋼材。

          圖6 次桁架斷面

3.  結構特點


1. 張弦梁由下弦索、上弦梁和豎向腹桿組成，索為受拉、桿為受壓的二力桿，上弦梁為壓彎桿件；
2. 通過拉索的張拉力，使豎腹桿產生向上的分力，導致上弦梁產生與外荷載作用下相反的內力和變位，以形成整個張弦梁結構及提高結構剛度，通常情況下下弦索為一向下的折線多邊形；
3. 在預應力及外荷載作用下(指自重等屋面荷載作用下)形成自平衡體系,不產生水平推力；
4. 上弦梁為立體桁架,此時張弦梁便成為帶拉索的桿系張弦立體桁架，可使結構計算及構造得到簡化；

4.預應力懸索施工技術
4.1 技術準備
4.1.1 制定完善的改造設計
     改造設計是為預應力鋼結構的施工做技術準備，設計的要點是制索、掛索和預應力鋼索張拉。
4.1.2 確定預應力施加過程的順序
    對結構施加預應力應使預應力能夠分布到整個結構，達到預應力的目的。在施加預應力過程中必須和設計的預應力施加過程一致，對實際施加預應力過程按照幾何非線性進行分析，確定預應力過程的次序、步驟、采用的機械設備、每次張拉量值，控制結構的形狀變化以適應預應力分布相匹配。
4.1.3 確定監控指標和參數
    在每一階段預應力施加過程中，結構加固改造需要一個自適應的過程，經過自平衡而使應力重新分布，形狀隨之改變，必須確定監控的指標和參數，加強預應力施加過程中的監控，保證結構的初始狀態和設計相符，確保施工安全。
4.1.4 控制其他荷載施加
   結構屋面荷載、懸掛荷載等其他荷載的施加應均勻、對稱、勻速，避免出現過大的集中荷載。
4.2 技術措施
4.2.1 材料的加工、運輸和存儲

1. 1.按照施工圖紙在專業預應力鋼索廠下料。下料時應在每根預應力鋼索的每個張拉端預留張拉長度，使用砂輪切割機切割，嚴禁使用電焊和氣焊。
2. 2.預應力鋼索及配件在運輸、吊裝過程中避免碰撞和擠壓。
3. 3.預應力鋼索及配件在鋪放使用前，應保存在干燥平整的地方，其下設置墊木、上面采取防雨措施，避免材料銹蝕。
4. 4.禁止砸壓和接觸電氣焊作業，避免受到損傷。

4.2.2 預應力鋼索的制作
4.2.2.1 調直和下料
    為了使鋼索受荷后各根鋼絲或各股鋼絞線受力均勻，鋼索的制作時下料長度必須嚴格控制，達到準確、等長；采用“應力下料法”將開盤在200-300MPa拉應力下的鋼絲或鋼絞線調直，可消除一些非彈性因素的影響。鋼絲或鋼絞線的號料應嚴格控制，制作通長、水平且與索等長的槽道，平行放入鋼索或鋼絞線，使其不相互交叉、扭曲，在槽道定位板處控制索的下料長度。
4.2.2.2 切割和編束
    鋼索切割采用切割機切割，嚴禁采用電弧切割或用氣割，以防損傷鋼絲。
編束應采用梳孔板向一方向梳理，同時編扎，每隔1m左右用細鋼絲編排扎緊，不讓鋼絲在束中交互扭壓。編扎成束后形成圓形截面，每隔1m左右再用鐵絲扎緊。
4.2.2.3 預張拉
    通過預張拉可以消除索的非彈性變形，保證在使用時的彈性工作。預張拉在工廠內進行，選取鋼絲極限拉力的50-55%為預張力，持荷時間為0.5-2h。
4.2.2.4 鋼索的防護
    鋼索在防護前對表面處理，認真除污。防護方法有：黃油裹布、塑料涂層、多層液體氯丁橡膠防護、表面油漆、鋼索用套管、內灌液體氯丁橡膠、將環氧樹脂粉末噴于鋼絲上再熱熔、固化形成、外加PE套管等。
4.3 預應力鋼索張拉
4.3.1 張拉設備
    選用相應的千斤頂和配套油泵，并根據設計和預應力工藝要求的實際張拉力對千斤頂和油泵進行標定，在實際張拉時根據標定曲線找到控制張拉力值相對應的值，并將其打在相應的泵頂標牌上，以方便操作和查驗。
4.3.2 張拉工裝
    本工程張弦梁下弦拉索規格為Φ5*199，鋼拉桿為D80，鋼拉桿端頭可進行微調，安裝拉索時將一端螺母旋至中間位置，采用張拉另一端拉索索頭的方式施加預應力，拉索為兩端錨具為冷鑄錨。
在設備安裝時必須注意使張拉設備形心和鋼索重合，保證鋼索在張拉過程中不產生偏心受力。
4.3.3 張拉控制
    根據設計要求的預應力鋼索張拉控制應力取值。
油泵啟動供油正常后開始加壓，當壓力達到鋼索設計拉力時，超張拉5%左右，停止加壓，完成預應力鋼索張拉。
控制張拉時的給油速度，給油時間不低于0.5min。
4.3.4 測量與監控
    為保證預應力鋼結構的安裝精度和結構在施工期間的安全，并使張拉完成后的預應力狀態與設計相符合，必須對張拉過程中索網結構的整體變形、鋼索的拉力和鋼結構應力進行監測。
4.3.4.1 變形監測
    通過全站儀對每榀張拉桁架的上弦主管的跨中位置進行監測，可以了解結構的整體變形情況，以保證預應力施工期間結構的安全和預應力施加的質量。
4.3.4.2 索力監測
      通過安裝在液壓千斤頂油泵上的油壓傳感器讀數儀，對張拉過程中預應力鋼索拉力進行實時監測，以保證預應力鋼索施工完成后的應力達到設計要求。
4.3.4.3 鋼結構應力監測
   本工程采用振弦式應變計對鋼結構的應力進行監測，在第2、5、13、17和20軸桁架上布置監測點。
4.4 張拉技術參數
    索按設計圖紙中的軸線進行編號，索的張拉力作為預應力鋼索施工記錄，其中索力偏差按10%取值，施工時實際索力見表1。
表1 實際施工時索力控制表

編號	軸線	索長mm	最終張拉力kN
LS1	①	55607	475+48
LS2	②	58696	645+65
LS3	③	60823	718+72
LS4	④	61980	785+79
LS5	⑤	62135	588+59
LS6	⑥	62135	844+84
LS7	⑦	62135	619+62
LS8	⑧	62135	629+63
LS9	⑨	62135	826+82
LS10	⑩	62135	762+76
LS11	11	62135	792+79
LS12	12	62135	788+79
LS13	13	62135	787+79
LS14	14	62135	794+79
LS15	15	62135	762+76
LS16	16	62135	657+66
LS17	17	62041	812+81
LS18	18	61013	754+75
LS19	19	59030	684+68
LS20	20	56135	496+50


5. 結束語
    徐州火車站無柱風雨棚預應力鋼結構工程已完工并投入使用。在施工過程中根據結構體系的特點，確定了預應力懸索施工作為施工控制的關鍵點，制定了有針對性的施工方案，并在鋼結構安裝和預應力張拉過程中進行了模擬計算，詳細了解了結構在施工過程中所經歷的變形和應力分布，順利實現了安全、質量、工期等控制目標。
參考文獻

1. 趙建強. 濟南站大跨度鋼結構風雨棚結構設計[J]. 鐵路標準設計，2006（7）
2. GB50017-2003，鋼結構設計規范[S]
3. GB50205-2001，鋼結構工程施工質量驗收規范[S]
